コリンズ KWM-380 HF-380 の総生産台数、シリアルナンバー、MCN#、REV. についての考察です:


Updated on April 22, 2011

JE3JTG 宇田川 OM から情報をいただきました。以下、宇田川 OM からのコメントです:

久しぶりにシリアルとMCNの考察を見ているときに新たに入手した380のシリアルとMCNを調べていましたら、少し異なる所がありましたのでご報告しておかなければならないかなと思いメールいたしました。

今、KWM380が4台ありますが以下のシリアルとMCNです。

1. SN253  MCN303  Rev.J
2. SN473  MCN651  Rev.J
3. SN533  MCN662  Rev.J
4. SN1303 MCN1469E Rev.K

上記 2 が無いはずの 450 - 499内にあることを発見しました。

MCNが通番としたら 3 から推測すると SN480 - 529 が欠番ではないかと思います。

*--*--*--*--*--*--*--*--*--*--*--*--*--*--*--*--*--*--*--*--*--*--*--*--*--*

OM ありがとうございます。こちらでも引き続き調べてまいります。また近々、Website も大幅なデザイン変更を行う予定です。今後ともよろしくお願い致します。

73
JF1QBV


Note:
これは Collins KWM-380 HF-380 のオーナーの方々、Rockwell-Collins 社の通信機部門、製造部門に勤務していた方からの情報を基に総合的に "推定" したものです。単に興味を持っての推定ですので正確である保証は全くございません。あくまでもご参考程度にお読みいただければと考えております。

KWM-380 の Serial # について:
Serial #1 から始まって最終生産 Serial # は 2258 です。しかし下記 Serial # 帯のロットの Serial # の多くは使用されなかったようです:

101 - 250
450 - 499
1750 - 1999

従いまして KWM-380 の総生産台数は約 1800 台。

HF-380 の Serial # について:
Serial #1 から始まって最終生産 Serial # は 1371 と推定。しかし下記 Serial # 帯のロットの Serial # の多くは使用されなかったようです:

700 - 850

130 - 199 & 251 - 599 (= かなりの部分が未使用 ?)

従いまして HF-380 の総生産台数は約 600 台。

KWM-380 HF-380 を併せた総生産台数は約 2350 台と推定されます。

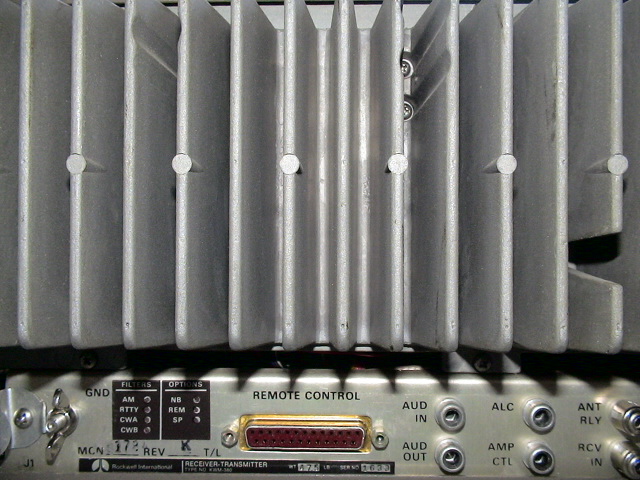

MCN# つきましては、コリンズ社の生産部門、サービス部門に在籍していた人でさえ詳細を把握しておりません。また Rockwell 社に買収される以前の KWM-1 KWM-2 S-Line における MCN# の管理方法とは全く異なっております。ただ KWM-380 の MCN# は現時点で確認されている最終 No. は #1799 で上記 KWM-380 の総生産台数とほぼ一致します。また HF-380 の確認されている MCN# は #750 です。MCN# は Chasis # と一致する説と、生産工程設定時に割り当てられた "生産部門内の管理 Serial #" という説があります。ただ KWM-380 Serial # 1700 以降のものとなりますと、Serial # が MCN# より大きくなっております。当時 Collins 社通信機部門に在籍した方達の意見もマチマチです。


Matrix - KWM-380:

Matrix - HF-380:



Revision につきましては下記 Rev. があるようです:

A, C, D, E, F, G, H, J, K, L, N, R, T, U.

Note I: KWM-380 は "N" が最終のようです。

Note II:
Rev. "R", "T" & "U" は Volume Production 生産には適用されなかったようです。

重ねて申し上げますが、これは私の独断に基づく "分析" です !
完全な裏付が取れたわけではありません。

Note I:
上記 KWM/HF-380 本体の Rev. は Oscillator Oven 等の  Component Parts に割り当てられている Rev. とは異なります。例えば Oscillator Oven の最終 Rev. は "H" です。

Note II:
私がこれまで購入した 6 台の内 5 台及び現用の 2 台は前オーナーの時代も含めて 20 年以上トラブル故障もなく安定した性能です。
